98.6 %효율의 높은 생산량 보장
부식과 습기에 강한 알류미늄 하우징
국내 수입 인버터 중 가장 우수한 A/S 정책

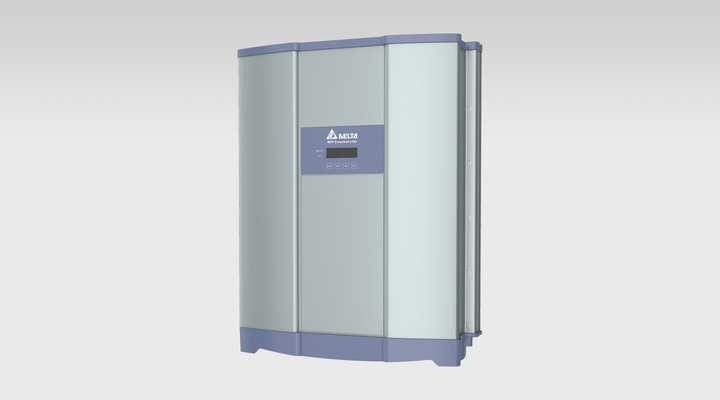

델타 50kw Delta RPI m50a_12s
최대 수익성 및 다목적 성
M50A 인버터의 피크 효율은 98.6 %이며 내장 및 교체 가능한 AC 및 DC 측 Type II SPD (서지 보호 장치) 및 15A 스트링 퓨즈가 있습니다.
2 개의 MPP 트래커는 대칭 및 비대칭 로딩이 가능하며 (40 / 60 %) 200 – 1100V의 넓은 입력 전압 범위를 갖추고 있습니다.
탁월한 전력 밀도 및 내구성

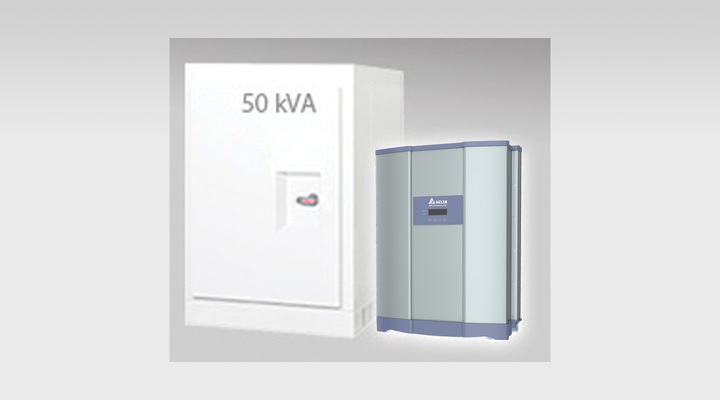

델타 M50A 인버터는 뛰어난 전력 밀도 대 크기 비율을 제공하며 50kVA 트랜스포머가없는 인버터 등급에서 가장 높은 제품 중 하나입니다.
알루미늄 하우징은 습기와 부식에 대한 오래 지속되는 보호를 보장하며 실내 및 실외 애플리케이션 (IP65)에 적합합니다.
간단한 설치
RPI M50A의 가볍고 컴팩트 한 디자인은 설치를 크게 단순화합니다.

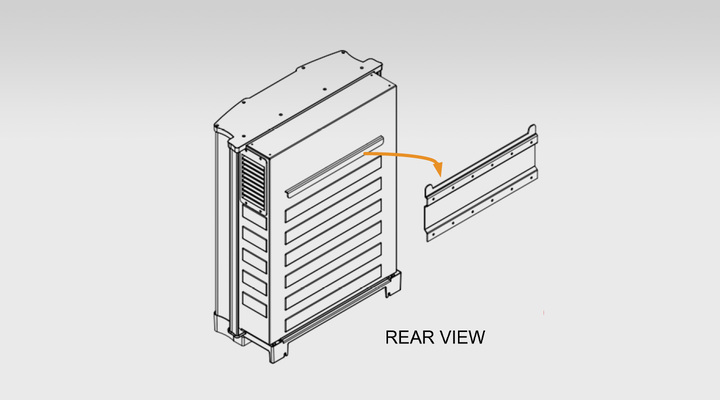

인버터에는 배송 범위에 고유 한 벽 장착 브래킷이 포함되어있어 다양한 벽면에 장치를 쉽게 설치할 수 있습니다

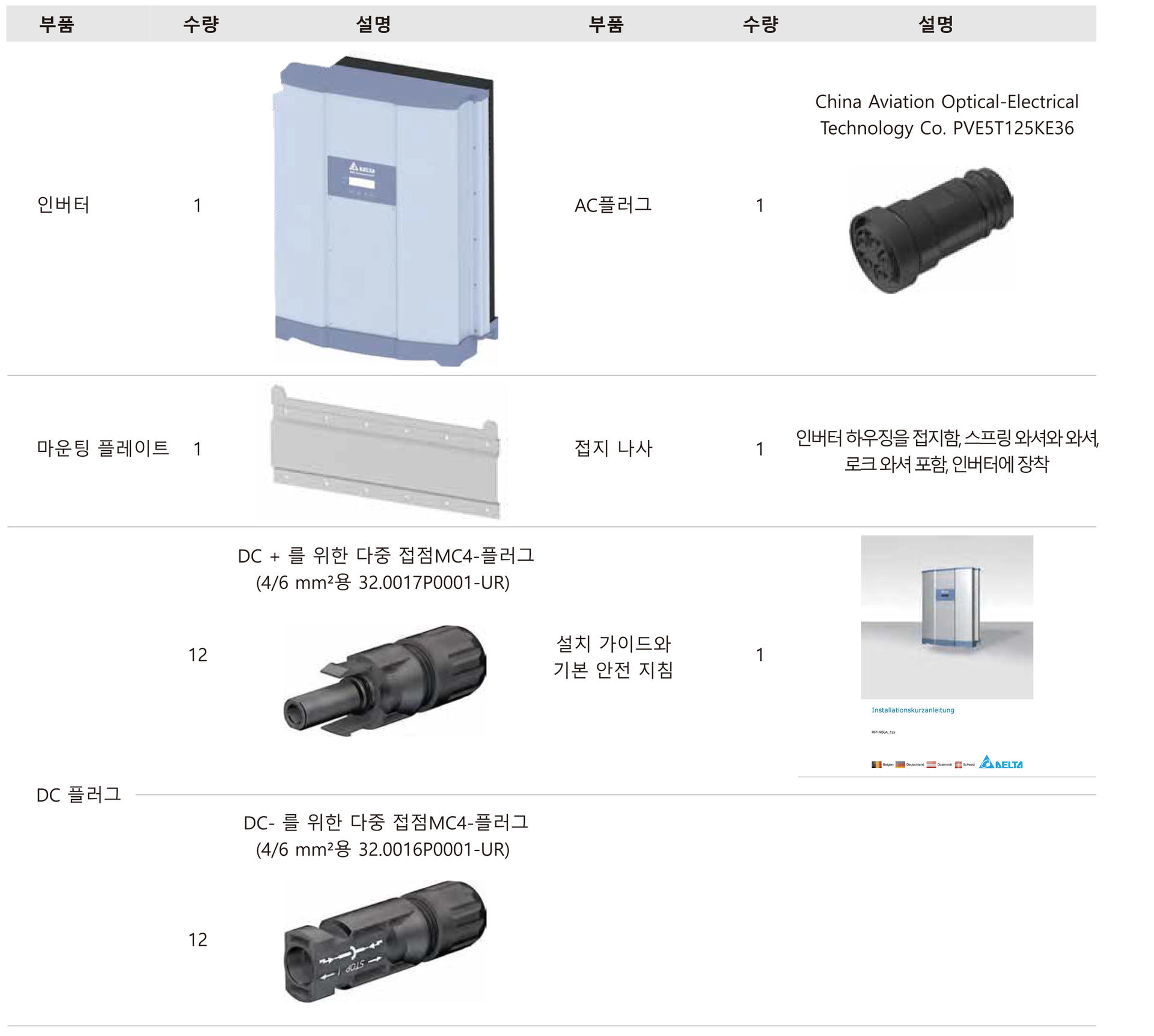

구성품

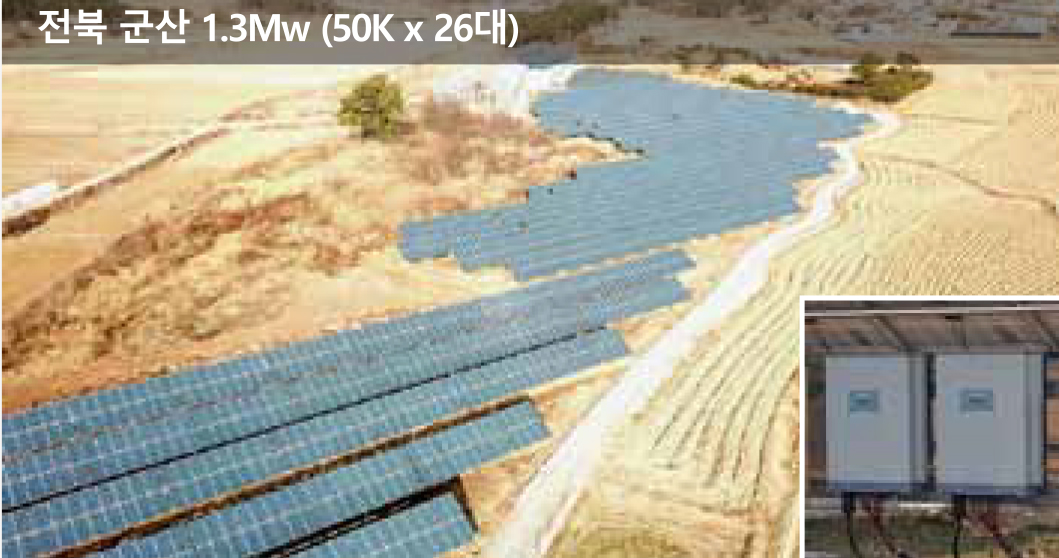

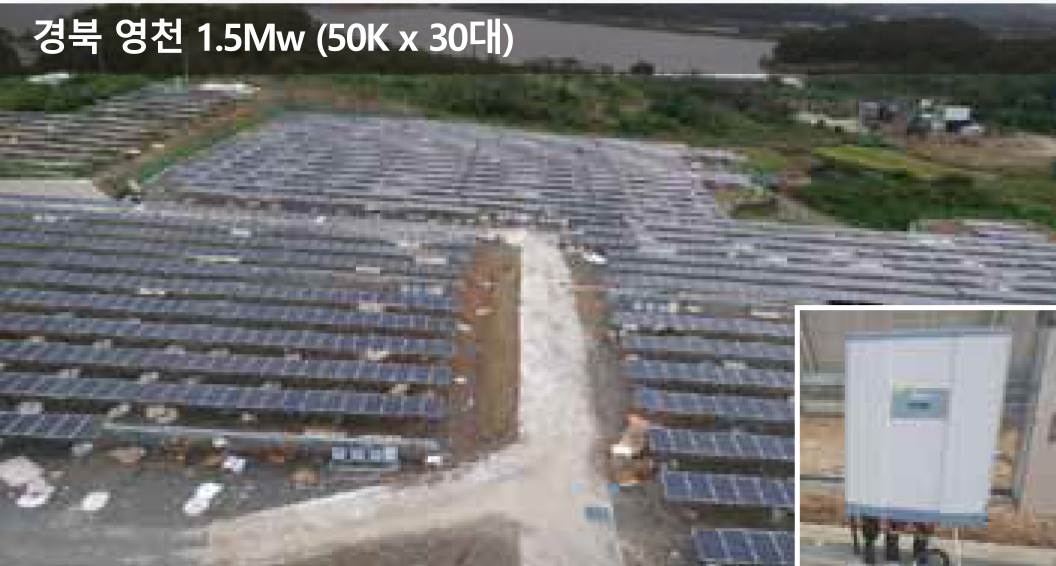

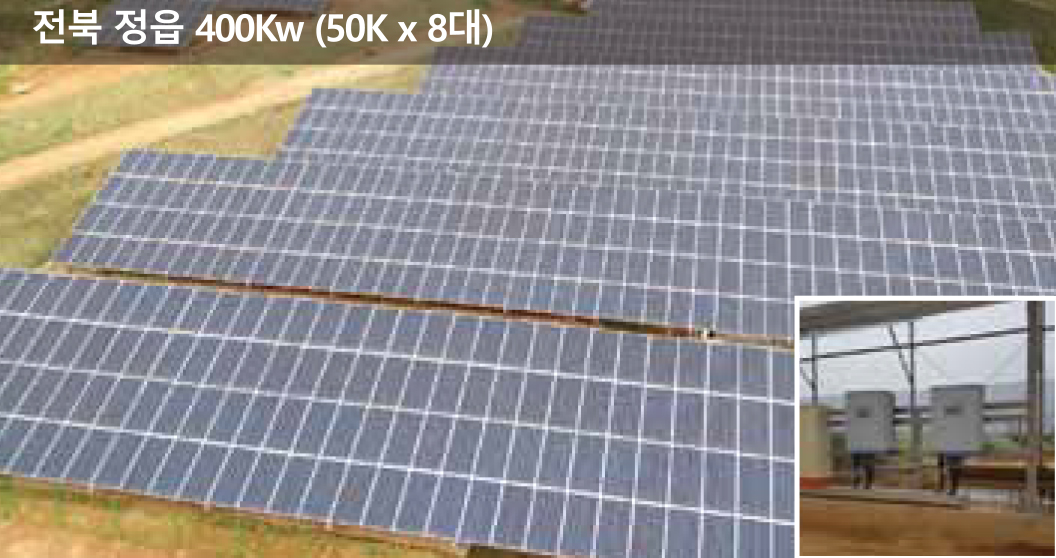

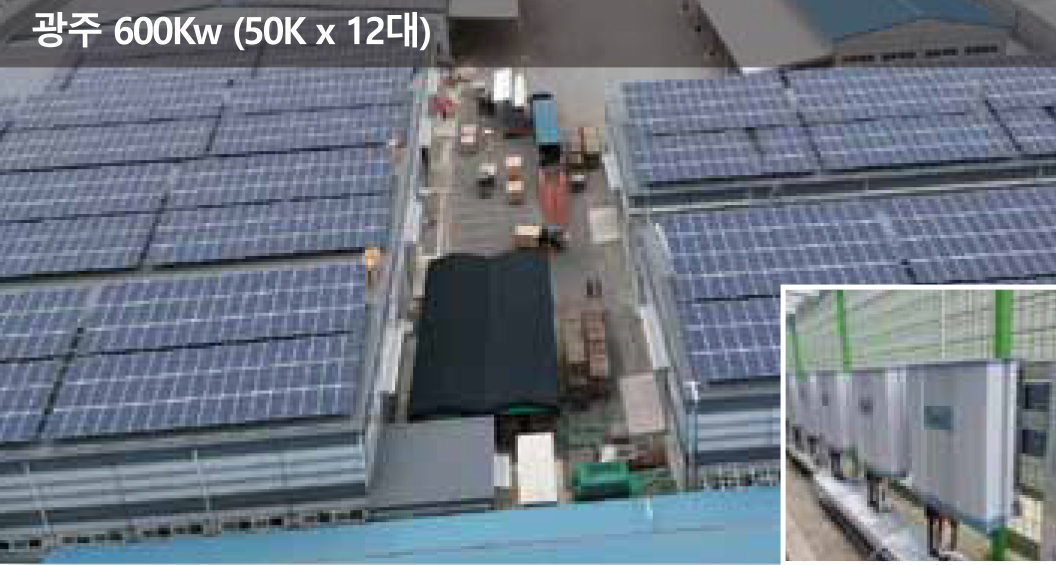

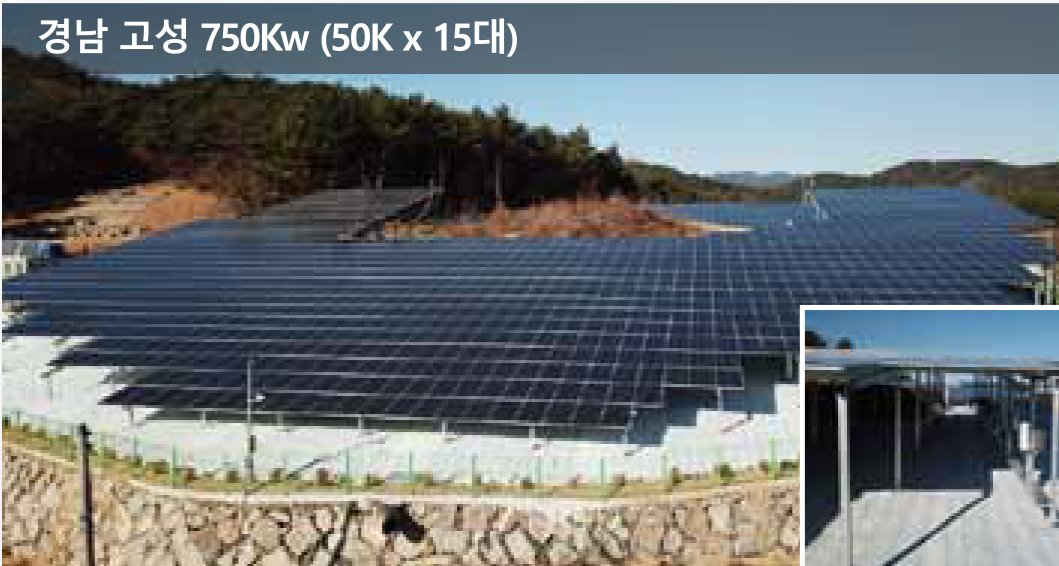

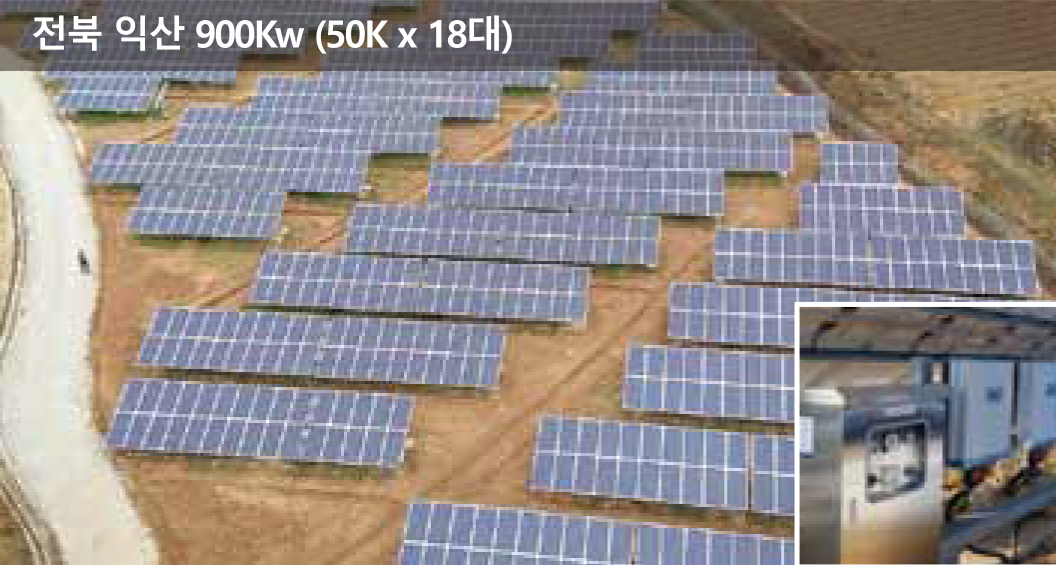

델타 m50a_12s 시공 사례

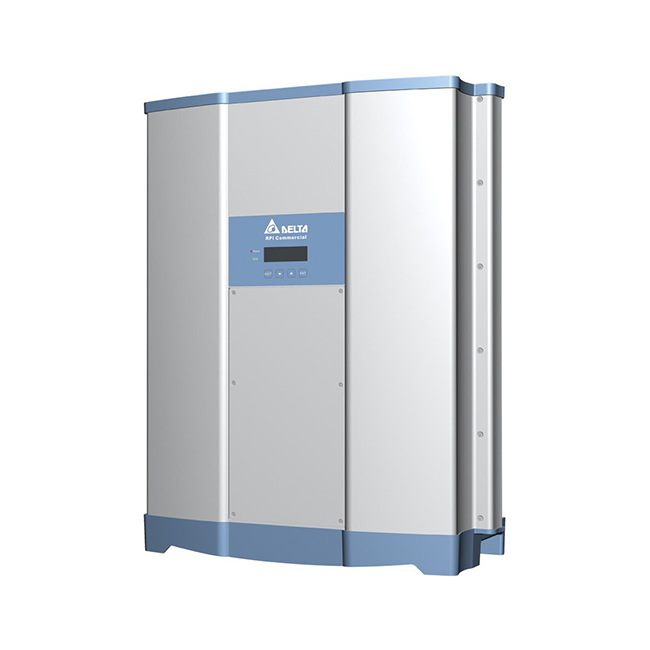

제품 상세정보
제품명 : RPI M50A_12s
모델번호 : RPI503M221000
| 입력(DC) | 기계적 세부사항 | ||
| 대칭 부하 | 63 kWP | RPI M50A_12s | 612 x 740 x 278 mm |
| 비대칭부하 | 70 kWP | 중량 | 74 kg |
| 최대 입력 전력(전체/입력 당) | 58 kW / 34.8 kW 1) | 냉각 | 5개 팬 |
| 정격 입력 전력 | 52 kW | AC 연결 유형 | China Aviation Optical-Electrical Technology Co. PVE5T125KE36 |
| 입력 전압 범위 | 200 ... 1100 VDC 2) | DC 연결 유형 | 12 x MC4 |
| 정격 전압 | 600 VDC | 통신 인터페이스 | 2 x RS485, 2 x 무전압 접점, 1 x 외부 전원차단, 6 x 디지털입력 |
| 컷인 전압 | 250 VDC | ||
| 컷인 전력 | 40 W | 일반적인 사양 | |
| MPPT 입력 전압 범위 | 200 ... 1000 VDC | Delta 모델 명칭 | M50A_12s |
| 전 출력 MPPT 입력 전압 범위 | Delta 부품 번호 | RPl503M221000 | |
| 대칭 부하 | 520 ... 800 VDC | 최대효율 | 98.6% |
| 비대칭부하 | 620 ... 800 VDC | 유로효율 | 98.4% |
| 비대칭부하 | 60/40% ,40/60% | 동작 온도 범위 | -25 ... +60 °C |
| 최대 입력 전력 , 전체(DC1/DC2) | 100 A (50 A / 50 A) | 부하경감 없는 동작 온도 범위 | -25 ... +48 °C |
| 최대 단락 전력 | 72 A (스트 링 당 12 A) | 보관온도 범위 | -30 ... +60 °C |
| MPPT 트래커 수 | 병렬 입력: 1 MPPT트래커 별도 입력: 2 MPPT 트래커 | 상대습도 | 0 ... 100%, 비응결 |
| DC 입 력 수, 전체(DC1/DC2) | 12(6 /6) | 최대 작동고도 | 2000 m 해발 |
| 전기 절연 | 없음 | ||
| 과전압 전도제 3) | Ill | 표준 및 가이드라인 | |
| 스트링퓨즈 | 15 A 4) | 보호 유형 | IP65 |
| 과전압전도제 | 유형 2, 교체 가능 | 보호 등급 | | |
| 오손 등급 | II | ||
| 출력(AC) | 과부하 제한 | 전류 제한, 전력 제한 | |
| 최대 피상 전력 5) | 55 kVA 6) | 안전 | IEC 62109-1 / -2, CE-준수 |
| 정격 피상 전력 5) | 50 kVA | EMV | EN 61000-6-2, EN 61000-6-3 |
| 정격 전압 7) | 230 土20 %/400 VAC 土20 %, 3 상 + PE 또는 3 상 + N + PE | 무고장 동작 | IEC 61000-4-2 / -3 / -4 / -5 / -6 / -8 |
| 정격 전류 | 73 A | 고조파 왜곡 | EN 61000-3-2 |
| 최대 전류 | 80 A | 변동 및 세동 | EN 61000-3-3 |
| 스위지 온 전류 | 200 A / 100 μs | 그리드 접속 가이드라인 | www.solar-inverter.com 에서 현재 목록을 찾을 수 있습니다. |
| 최대 정격 주파수 | 50 / 60 Hz | ||
| 주파수 범위 7) | 45 … 65 Hz | 1) 대칭 부하를 받는 DC 입력 당 최대 34.8 kW(60/40%) | |
| 역률 | 0.8 cap ... 0.8 ind | 2) 펌웨어 버전이 DPS 1.32 미만인 인버터의 경우 1000 V | |
| THD | <3% | 3) IEC 60664-1, IEC 62109-1 | |
| DC 인피드 | 정격 전류의 경우 <0.5% | 4) 인버터 내부 온도가 25 °C일 경우 규정된 값을 적용합니다. 더 높은 온도에서, 이 값은 10A 까지 떨어질 수 있습니다. | |
| 나이트 모드에서 전력 손실 | <2.5 W | 5) cos phi = 1의 경우(VA =W) | |
| 과전압 범주 3) | II | 6) 다음 조건에서 가능: DC 입력 전압 > 580 V; 대징 부하, 주변 온도 < 25 °C | |
| 최대 과전압 전도체 | 2형, 교체가능 | 7) AC 전압과 주파수 범위는 해당 국가의 규격을 이용하여 포로그래밍되어 있습니다. | |
해유의 모든 제품은 소비자의 안전한 사업을 위해 상담 진행 후 구입진행이 가능합니다.
